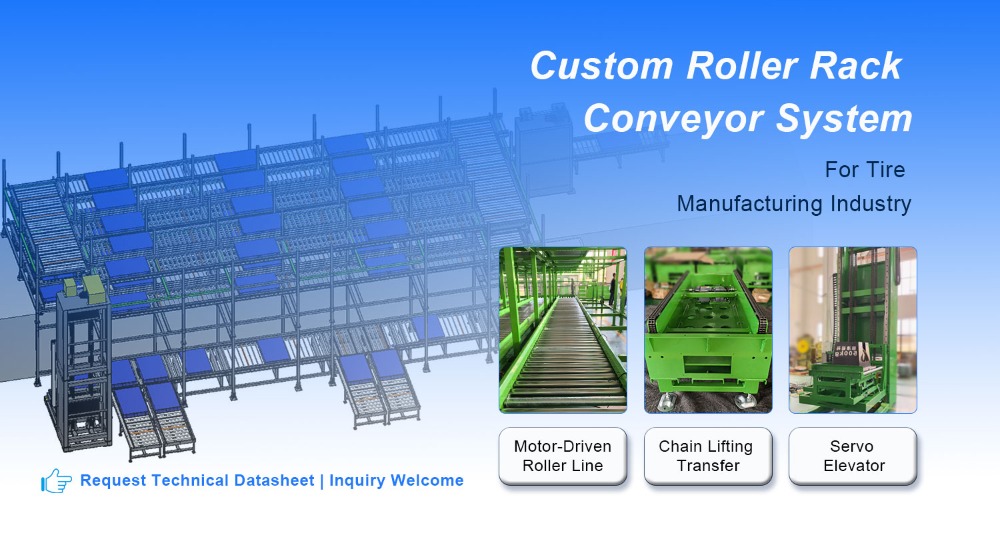

WXHQ Tento integrovaný válečkový dopravníkový systém, vyrobený na zakázku pro japonský průmysl výroby pneumatik, kombinuje motorem poháněné válečkové linky, řetězové zvedací dopravníky a multi-servo výtahy pro realizaci automatické manipulace a skladování palet. Podporuje nepřetržitý vysokocyklový provoz pro pneuservisy. Navrženo pro palety 800×1300 mm s celkovým užitečným zatížením 400 kg, dopravník a elevátor dosahují rychlosti 15 m/min, což dokonale odpovídá rytmu výrobních linek pneumatik.
Systém poháněný 24VDC / 100W motorem poháněnými válečky a řetězovým převodem 08B14Z poskytuje stabilní a tichý provoz. Klíčové komponenty přebírají celosvětově uznávané značky: servomotory Yaskawa, převodové motory SEW a pneumatické válce SMC. Výtah je vybaven víceotáčkovými absolutními enkodéry pro přesné pulzní řízení. Otočné stoly a zvedací a přepravní jednotky jsou vybaveny brzdovými motory pro přesné polohování start-stop, zabraňující posunu palet a ochranu objemného nákladu pneumatik během přepravy. Jednotka je vyrobena pro 3-fázové napájení 200 V 60 Hz a vyhovuje japonským továrním specifikacím napájení bez dodatečné konverze napájení.
Pozinkované válce z uhlíkové oceli φ60 odolávají prachu a vlhkosti ve výrobním prostředí. Hlavní rám je lakován práškovou barvou RAL6018 žlutozelená, zatímco bezpečnostní kryty používají signální žlutou RAL1003 pro jasnou vizuální identifikaci bezpečnosti. Nastavitelné ochranné intervaly umožňují flexibilní přizpůsobení různým materiálovým tokům.
Tento plně automatizovaný pracovní postup pokrývá příchozí, přesun, zvedání a třídění palet. Omezuje ruční manipulaci a zabraňuje poškození povrchu pneumatiky. Díky modulární konstrukci lze kryty a moduly dopravníků upravit pro budoucí rozšíření kapacity. Toto řešení vyvažující vysokou nosnost, přesnost polohování a bezpečnostní ochranu umožňuje integrovanou inteligentní manipulaci a skladování pro zařízení na výrobu pneumatik.
